Glavni tehnički parametri
|
Nazivni promjer (mm) |
Klasa točnosti |
Protok preopterećenja Q4 |
Zajednički protok Q₃ |
Granično strujanje Q₂ |
Minimalni protok Q₁ |
|
m³/h |
|||||
|
LXLC-DN50 |
Razina 2 |
31.25 |
25.00 |
0.80 |
0.50 |
|
LXLC-DN65 |
Razina 2 |
50.00 |
40.00 |
1.28 |
0.80 |
|
LXLC-DN80 |
Razina 2 |
78.75 |
63.00 |
4.00 |
2.520 |
|
LXLC-DN100 |
Razina 2 |
125.00 |
100.00 |
6.40 |
4.00 |
|
LXLC-DN125 |
Razina 2 |
200.00 |
160.00 |
10.00 |
8.00 |
|
LXLC-DN150 |
Razina 2 |
312.50 |
250.00 |
16.00 |
10.00 |
|
LXLC-DN200 |
Razina 2 |
500.00 |
400.00 |
25.60 |
16.00 |
|
LXLC-DN250 |
Razina 2 |
787.50 |
630.00 |
102.00 |
25.20 |
|
LXLC-DN300 |
Razina 2 |
1250.0 |
1000.00 |
160.00 |
40.00 |
|
LXLC-DN350 |
Razina 2 |
1750.00 |
1400.00 |
170.00 |
50.00 |
|
LXLC-DN400 |
Razina 2 |
2000.00 |
1600.00 |
200.00 |
80.00 |
|
LXLC-DN450 |
Razina 2 |
2500.00 |
2000.00 |
250.00 |
100.00 |
|
LXLC-DN500 |
Razina 2 |
3125.00 |
2500.00 |
300.00 |
150.00 |
Vanjske dimenzije tijela stola
|
Nazivni promjer (mm) |
Ukupna dužina vodomjera L |
Pohađani način rada |
|
LXLC-DN50 |
200 |
Prirubnički spoj |
|
LXLC-DN65 |
200 |
Prirubnički spoj |
|
LXLC-DN80 |
225 |
Prirubnički spoj |
|
LXLC-DN100 |
250 |
Prirubnički spoj |
|
LXLC-DN125 |
250 |
Prirubnički spoj |
|
LXLC-DN150 |
300 |
Prirubnički spoj |
|
LXLC-DN200 |
350 |
Prirubnički spoj |
|
LXLC-DN250 |
450 |
Prirubnički spoj |
|
LXLC-DN300 |
500 |
Prirubnički spoj |
|
LXLC-DN350 |
500 |
Prirubnički spoj |
|
LXLC-DN400 |
600 |
Prirubnički spoj |
|
LXLC-DN450 |
600 |
Prirubnički spoj |
|
LXLC-DN500 |
800 |
Prirubnički spoj |

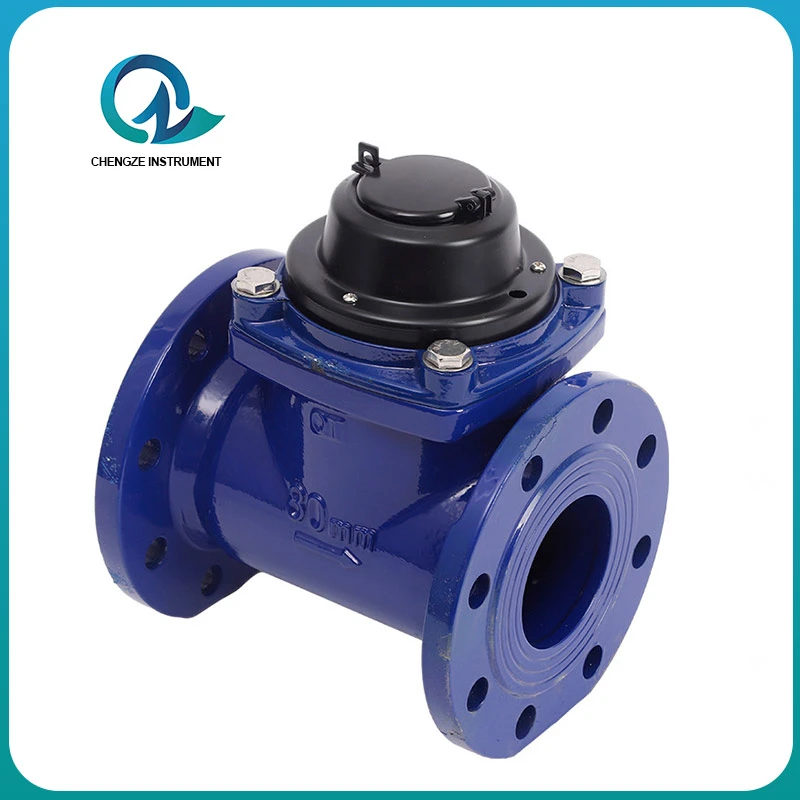

Chengze Instrument duboko je angažiran u industriji vodomjera više od 30 godina. Specijalizirani su za istraživanje i proizvodnju vodomjera s odvojivim propelerom, pružajući praktično rješenje za održavanje cjevovodnih sustava velikog-kapaciteta za mjerenje protoka. Ovaj proizvod ima modularni odvojivi dizajn, što omogućuje održavanje unutarnje komponente bez potrebe za prekidom cjevovoda, značajno smanjujući troškove održavanja i zastoje.
Osnovne prednosti proizvoda
Dizajn za brzo rastavljanje: glava i tijelo su odvojeni u strukturi, što omogućuje rastavljanje i održavanje bez rezanja cijevi, smanjujući vrijeme održavanja za više od 70%
Tehnologija kotača s vijčanim oštricama: aksijalni dizajn protoka, s niskim gubitkom tlaka, pogodan za industrijske uvjete visokog protoka i niskog tlaka
Široki raspon mjerenja: Omjer raspona može doseći R100 ili više, pogodan za industrijske scenarije s velikim fluktuacijama protoka
Modularne komponente: impeler, ležajevi i drugi habajući-dijelovi mogu se zamijeniti pojedinačno, bez potrebe za cjelokupnom zamjenom vodomjera
Vodomjeri s odvojivim propelerom Chengze naširoko se koriste u cjevovodima velikog-promjera kao što su industrijska cirkulirajuća voda, centralni klimatizacijski sustavi, opskrba vatrogasnom vodom, komunalni vodovodi, postrojenja za pročišćavanje otpadnih voda i sustavi hlađenja elektrana.
